LAGをつくる

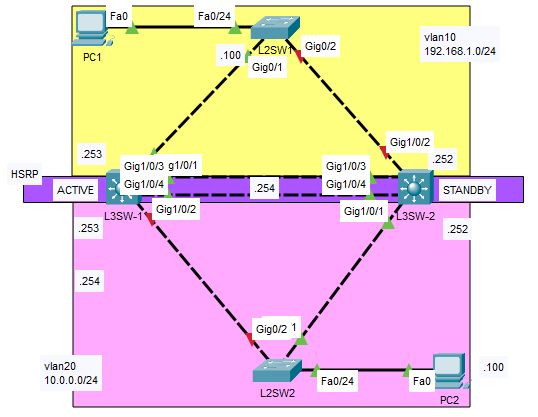

これまで使用してきた構成図にLAGを追加しました。

f:id:aYano:20210507184123j:plain — 図

前回から追加したコマンドは少ないです。

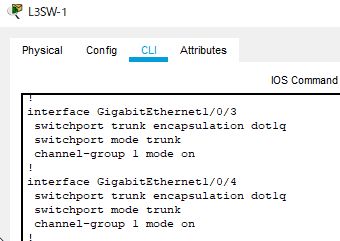

L3SW-1

f:id:aYano:20210507184241j:plain — l3sw-1

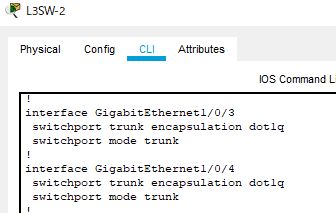

L3SW-2

f:id:aYano:20210507184305j:plain — l3sw-2

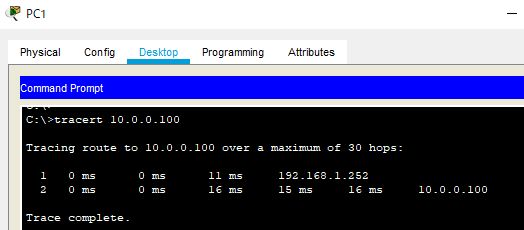

Tracert

f:id:aYano:20210507184331j:plain — tracert

pingではちゃんと真ん中のルートを通ってくれました。

一応、スパニングツリーのコマンドも以前入れているので、

それで問題なく行ったのかもです？

（左のルータのvlan10,20にroot primary、右ルータのvlan10,20にroot secondary）

今回は以上です⭐︎

ありがとうございました。

HSRP　L3SWバージョン

前回はルータを使用したHSRP構成を作りました。

今回はL3SWを使用して同じ構成を作ろうと思います。

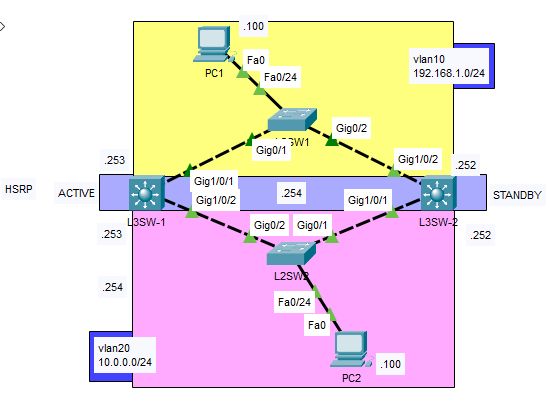

構成図はこちら

f:id:aYano:20210507172950j:plain — 図

設定は以下を入れました。

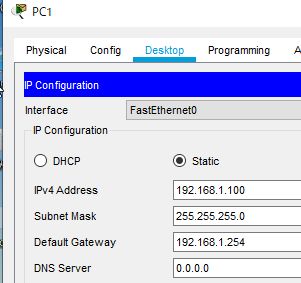

PC1

f:id:aYano:20210507173206j:plain

PC2

f:id:aYano:20210507173220j:plain

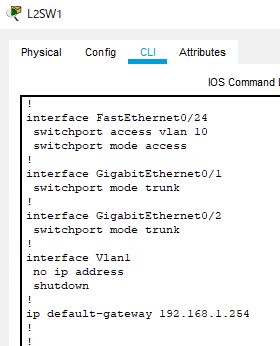

L2SW1

f:id:aYano:20210507173232j:plain

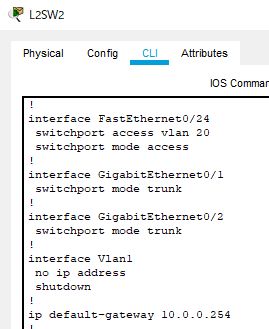

L2SW2

f:id:aYano:20210507173246j:plain

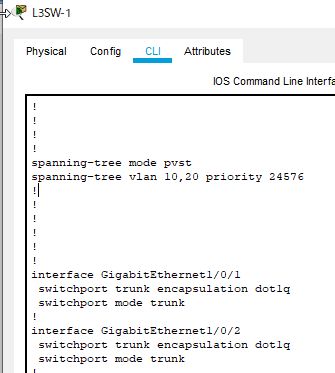

L3SW1

f:id:aYano:20210507173453j:plain

f:id:aYano:20210507173323j:plain — show run 2

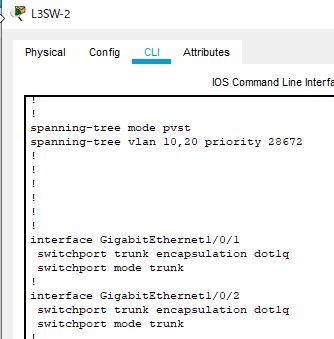

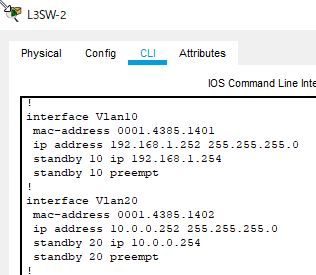

L3SW2

f:id:aYano:20210507173342j:plain — show run 1

f:id:aYano:20210507173357j:plain — show run 2

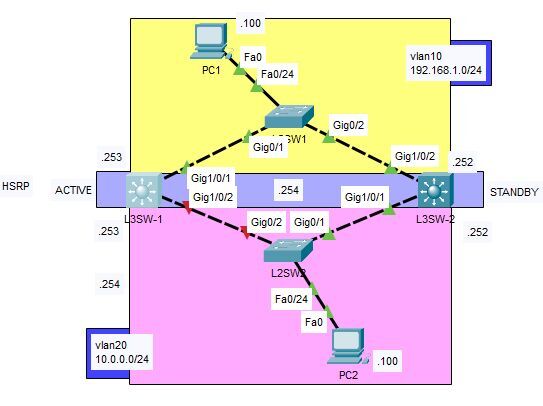

リンクダウン後

f:id:aYano:20210507173938j:plain — 図２

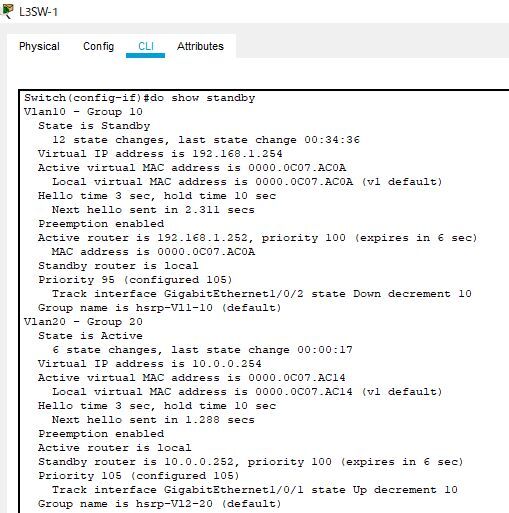

L3SW show standby

HSRPはうまく作用してます。

f:id:aYano:20210507174359j:plain — show standby

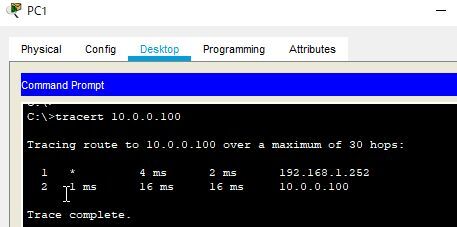

PC tracert

f:id:aYano:20210507174030j:plain — tracert

以上となります。

お付き合いいただき、ありがとうございました♪

続・HSRPを復習します

前回は、左ルータの上下のリンクをダウンさせましたが、

今回は下側のみリンクダウンさせます。

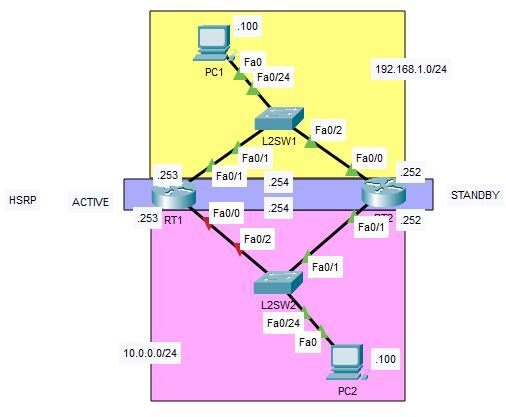

構成図はこちら

f:id:aYano:20210507140147j:plain — 構成図

前回の設定に加えたのは2行だけです。

左のルータに

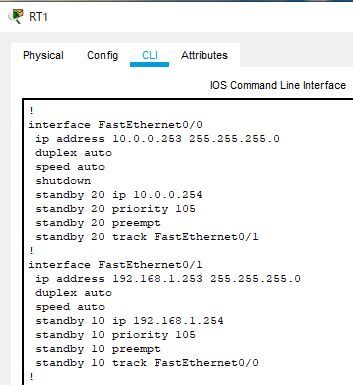

f:id:aYano:20210507140227j:plain — IFtracking

それぞれのIFの最下に加わったやつです。

これで、片方のリンクダウンでも　pingはちゃんと通ります。

短いですが、今回は以上です〜

次回は、このルータたちをL3SWに置き換えて設定の練習をしていきたいと思います。

HSRPを復習します。

HSRPを復讐します。

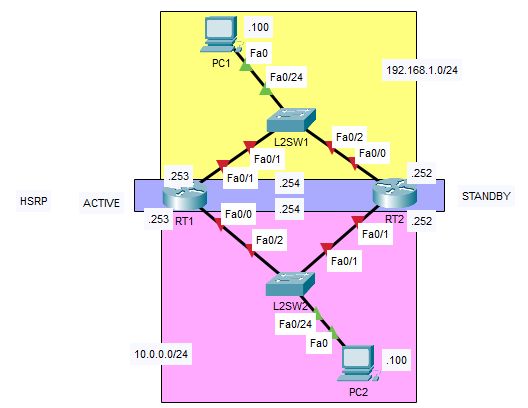

構成図はこちら

f:id:aYano:20210507133429j:plain — 構成図

まだ設定入れていないので赤くなっておりますが。

今回、左をアクティブ、右をスタンバイにしています。

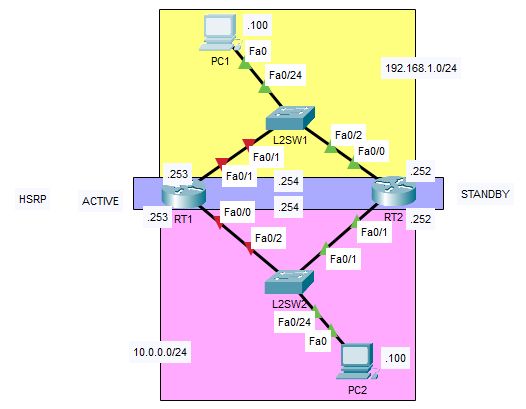

左のルータが使えなくなったと仮定するときに、リンクダウンをしています。

f:id:aYano:20210507133607j:plain — 構成図２

以下の設定を入れました。

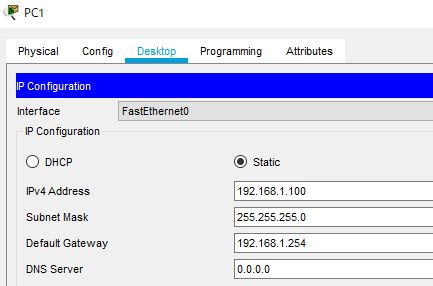

PC1

f:id:aYano:20210507133723j:plain — PC1

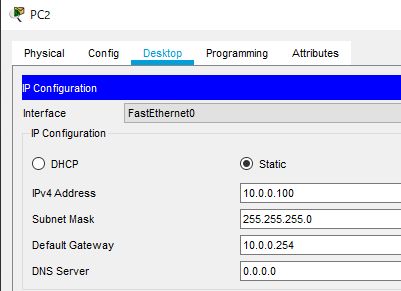

PC2

f:id:aYano:20210507133737j:plain — PC2

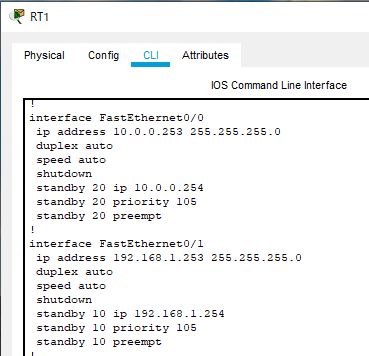

RT1

f:id:aYano:20210507133754j:plain — RT_show run

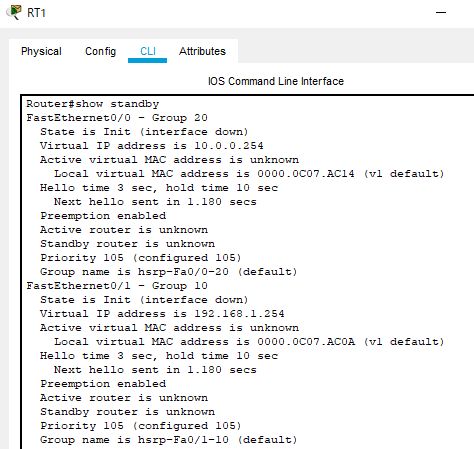

f:id:aYano:20210507133839j:plain — RT1_show standby

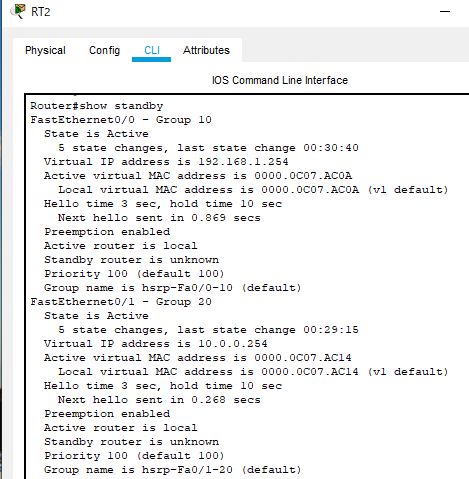

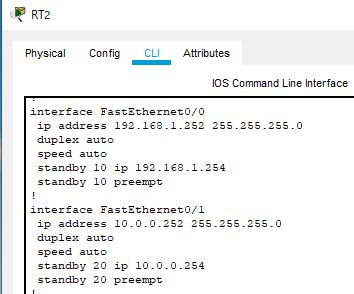

RT2

f:id:aYano:20210507133914j:plain — RT2_show run

f:id:aYano:20210507133933j:plain — RT2_show standby

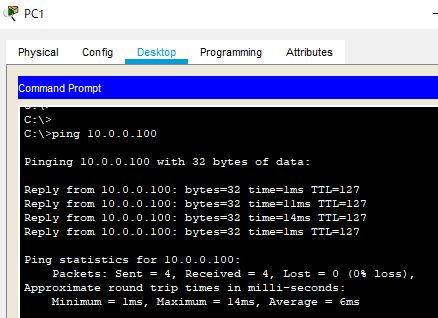

結果（ping）- リンクダウン前後　結果同じです。

f:id:aYano:20210507134138j:plain — ping１

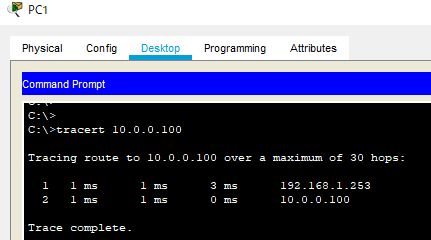

結果（tracert）- リンクダウン前　左ルートを通っていますね

f:id:aYano:20210507134252j:plain — tracert1

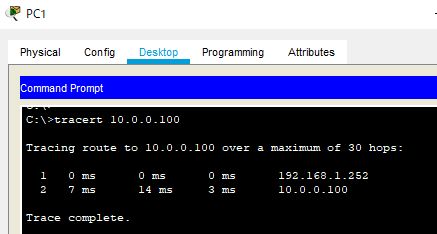

結果（tracert）- リンクダウン後　右ルートを通ってくれていますね。

f:id:aYano:20210507134309j:plain — tracert2

とりあえず簡単な設定でうまくいきました。

とはいえ、途中で絶対合っているはずなのにpingが通らなくなり、

途方に暮れて再起動をしたらサラッと通ることがありました。

時々、パケットトレーサーさん要注意です。

次回は、ルータの下のリンクのみダウンさせてもHSRPがうまく作動するようにしたいと思います。（戻り値でダメにならないように）

お付き合いいただき、ありがとうございました。

ACL（アクセスリスト）の設定

ACLの設定を復習します。

条件と構成図は以下の通りです。

f:id:aYano:20210506182422j:plain — 構成図

今回、ACLは名前付き拡張ACLを使用しました。

設定は以下の通りです。

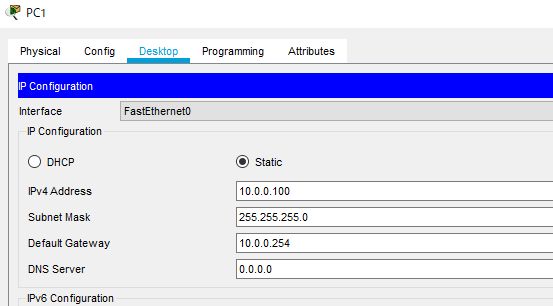

PC１

f:id:aYano:20210506182645j:plain — PC1

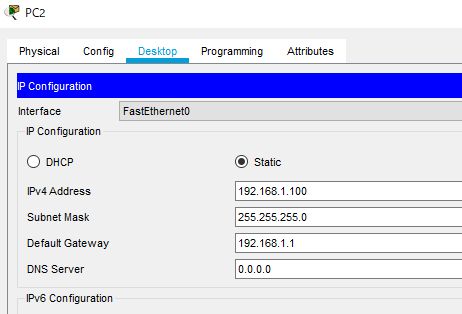

PC２

f:id:aYano:20210506182703j:plain — PC2

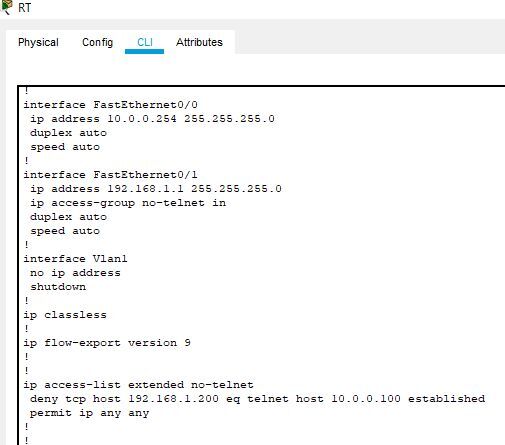

RT

f:id:aYano:20210506184340j:plain — RT

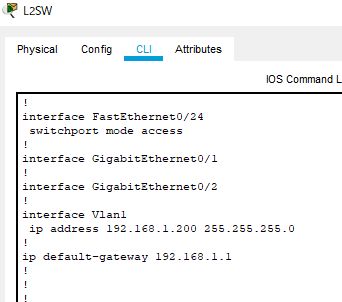

L2SW

f:id:aYano:20210506182731j:plain — L2SW

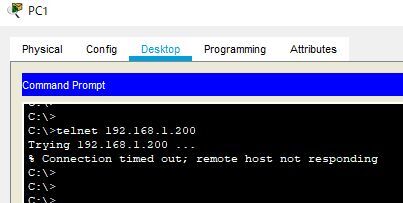

結果

f:id:aYano:20210506183008j:plain — telnet

タイムアウトして、not respondingになりました。

途中のRTでパケットがなくなってしまったので、レスポンス自体がないということだそうです。

このACLの問題で私が解けなかったので、上司はパケットの流れの図と表を作ってくれたのですね。ありがたい。

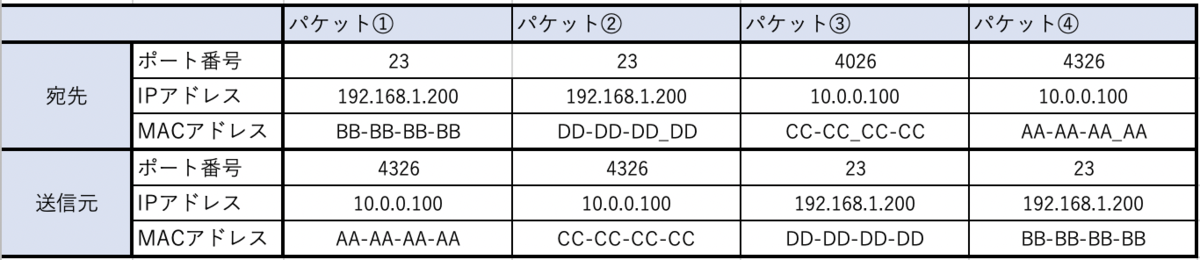

ちょっと表に照らし合わせてみましょうかね。

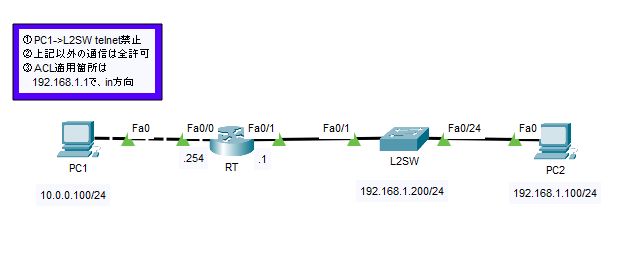

f:id:aYano:20210506185056j:plain — 図

f:id:aYano:20210507103736p:plain — 表

※MACアドレスはAから順番に各IFについていると思ってください。

。。。わからない！頭がこんがらがる・・・宛先がL2だとわからない。。

L2は無視しとけばいいや〜って思ってたから落とし穴にハマってしまった。

わかる方いたら教えてください。涙

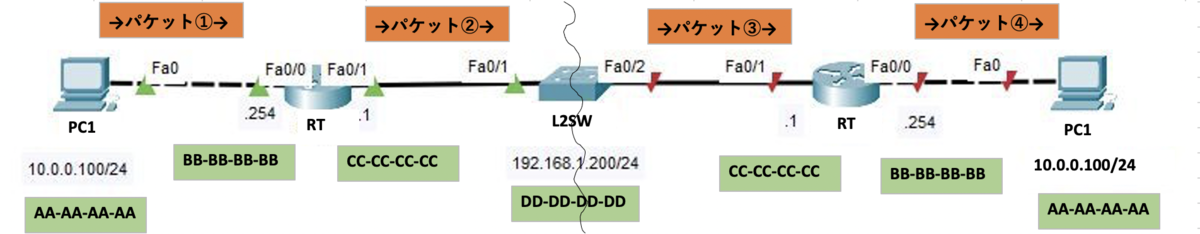

頭の中のイメージは↓なのですが・・・

f:id:aYano:20210507103710p:plain — 構成図

今回の例では、パケット③がRTに届いた時点で落とされてしまう、という感じ

でしょうか。。

今回、戻りの通信を拒否したかったので、establishedというコマンドを使いました。

でも、これがなくても同じ結果にはなったんですよねぇ。。

なくても良いのでしょうか。。

ちなみにpingは通ります。permit ip any anyを指定したからですね。

以上です。

お付き合いいただき、ありがとうございました⭐︎

AD値の設定と、ピンポイント経路設定

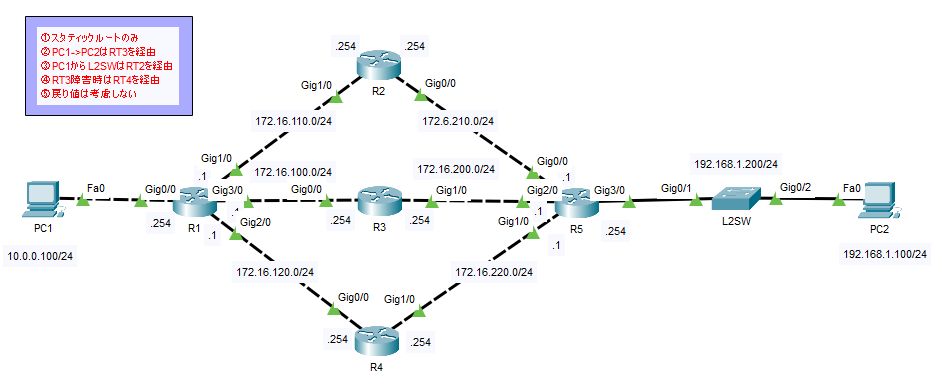

今回の課題は以下のようになっております。条件も画像の通り。

f:id:aYano:20210506172348j:plain — 構成図

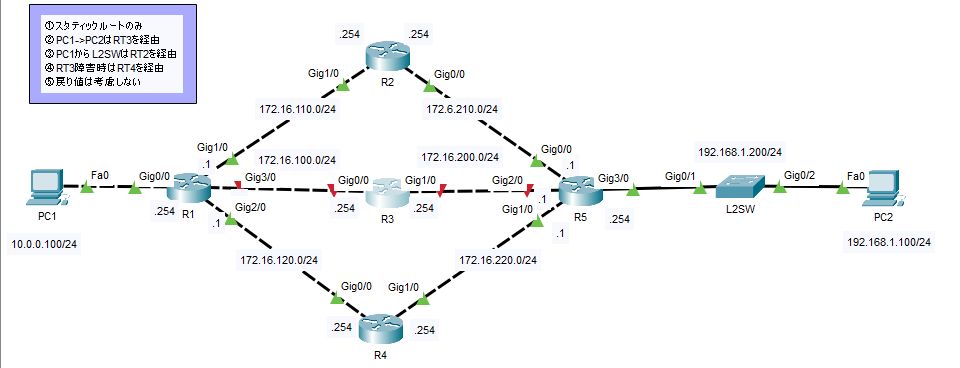

条件④については、以下の画像のようにリングダウンで実現したいと思います。

f:id:aYano:20210506172504j:plain — R3障害の構成図

以下、設定です。

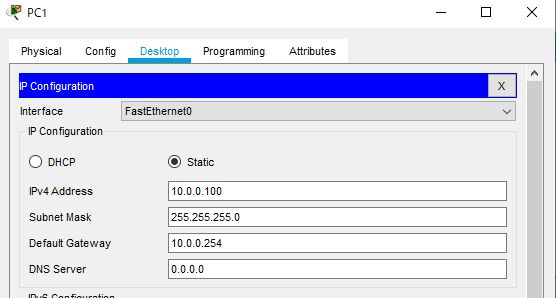

PC1

f:id:aYano:20210506172619j:plain — PC1

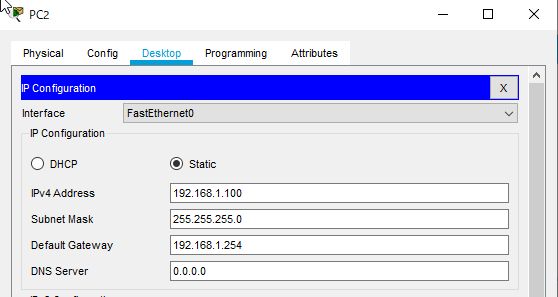

PC2

f:id:aYano:20210506172733j:plain — PC2

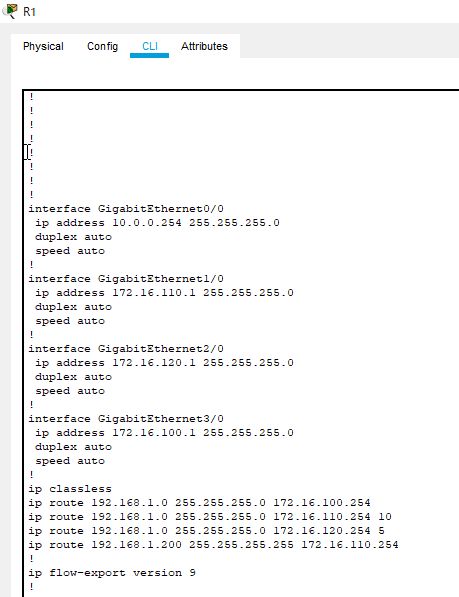

RT1

f:id:aYano:20210506172755j:plain — RT1

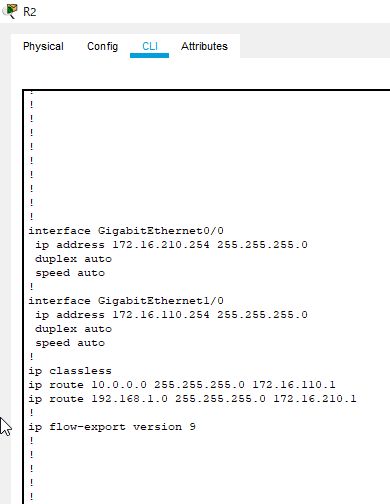

RT2

f:id:aYano:20210506172814j:plain — RT2

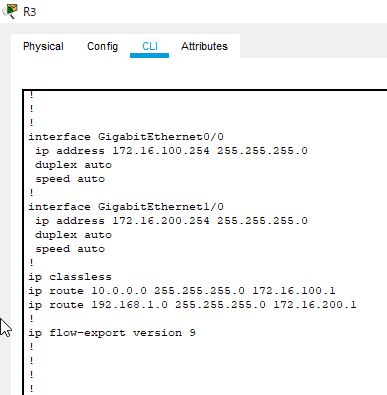

RT3

f:id:aYano:20210506172830j:plain — RT3

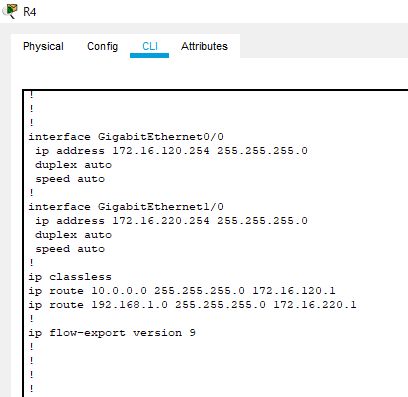

RT4

f:id:aYano:20210506172847j:plain — RT4

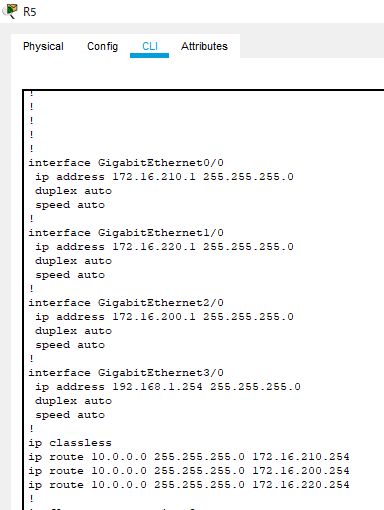

RT5

f:id:aYano:20210506172902j:plain — RT5

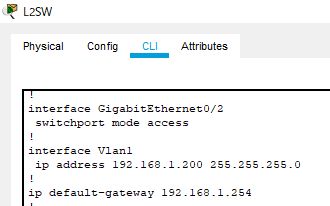

L2SW

f:id:aYano:20210506172916j:plain — L2SW

条件②と④については、AD値をさわることで解決できました。

自分の中でまだフワッとしているのが、L2SW宛への設定ですね。

ピンポイントでL2で止まってくれるようにするためには、

スタティックで設定する際にサブネットを指定します。

192.1681.200以上のネットワーク範囲をカバーする、

/29以上で設定するとOKです。

/28なら、範囲が192.168.1.192で始まり、始まりが200未満なのでダメなのですかね。

私はまさにぴったり.200になるよう、/32で設定してみました。

ここ、深めないとまずいなーと思いつつ。

また壁にぶち当たったら深めようと思います。

以上、お付き合いいただきありがとうございました。

スタティックルートを復習します

上司に出して頂いた問題を復習していきます。

今回はスタティックルートです。

ポイントとしては、最小限の設定でPC1とPC2間でping疎通が通ることです。

f:id:aYano:20210506125354j:plain — 構成図

以下、設定していったものです。

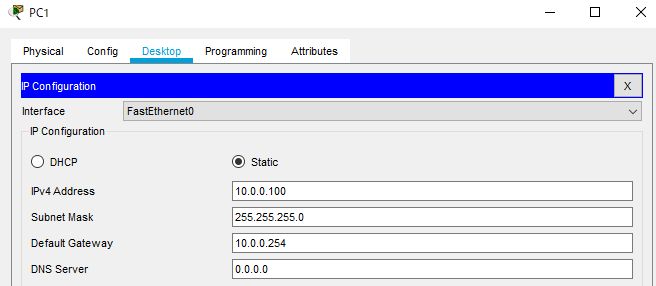

PC１

f:id:aYano:20210506125840j:plain — PC1への設定

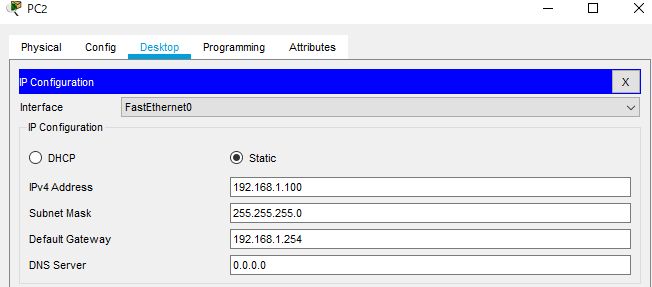

PC2

f:id:aYano:20210506125906j:plain — PC2への設定

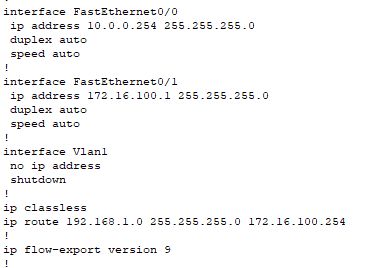

Router１

f:id:aYano:20210506125934j:plain — Router1 show run

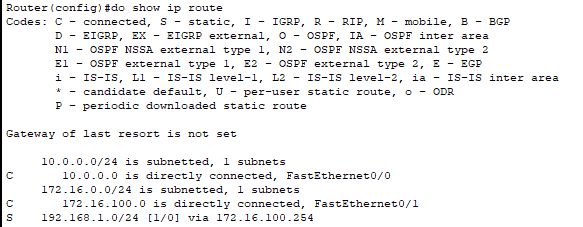

f:id:aYano:20210506130013j:plain — Router1 show ip route

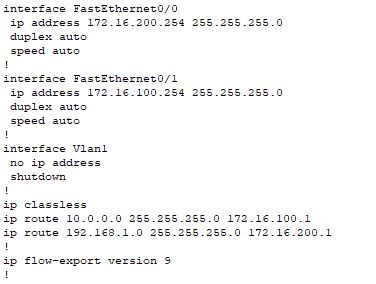

Router２

f:id:aYano:20210506130037j:plain — Router2 show run

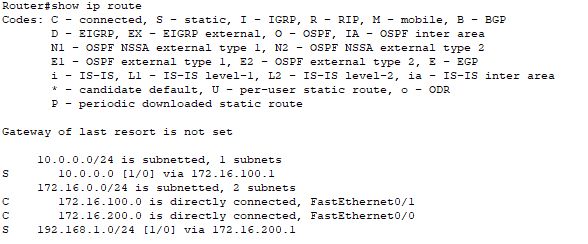

f:id:aYano:20210506130105j:plain — Router2 show ip route

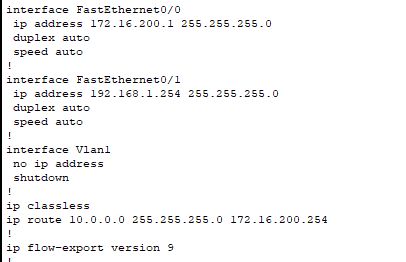

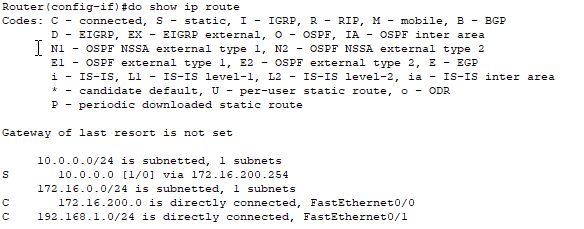

Router３

f:id:aYano:20210506130131j:plain — Router3 show run

f:id:aYano:20210506130201j:plain — Router3 show ip route

PC1のping結果

　　全部設定した後に初めてpingを打ったので、なかなか認識されませんでしたが、

　無事に通りました。

f:id:aYano:20210506130226j:plain — pc1->pc2 ping

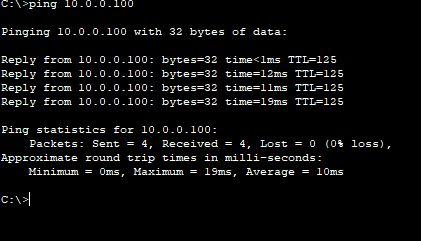

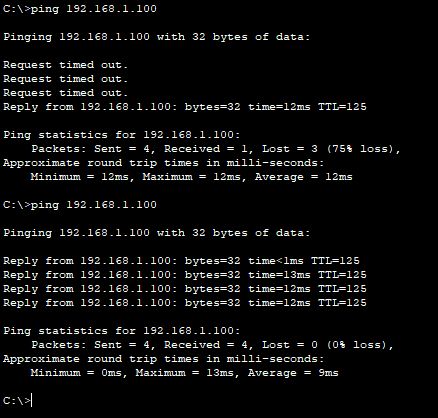

PC2のping結果

　　既にPC1からpingを打って通っているので、こちらはスムーズに通りました。

f:id:aYano:20210506130254j:plain — pc2->pc1 ping

（使用したコマンド）

・IPアドレスの設定

①インターフェースの指定

②ip address　IFのアドレス　IFのサブネットマスク

③no shut

・スタティックルートの設定

①(config)#モード

②ip address 知りたいネットワークアドレス　←のサブネットマスク　ネクストホップ

★今回のポイントとしては、最小限の設定でping疎通が通ることなので、

例えばshow ip routeで見たときに、Router１とRouter３に、2つSがあると✖️ですよ⭐︎

以上です。お付き合いいただき、ありがとうございました。
